螺旋机

巴特尔表格和填充螺旋IM714

• 制造商:Bartelt
• 型号:IM714
• Frain号码:5 h1483

巴特尔IM714型，自动，水平，机械，间歇运动，螺旋，成型，填充，密封机额定从14到100袋每分钟-取决于材料和应用。袋大小范围:2"至5-3/4"宽度;长度为2"至9-1/2"。配备有链给料袋输送机与14个站设置在7"中心，薄膜成型铲，张力辊和袋边密封与切断站，吸盘袋开瓶器，(2)螺旋填料与个别控制器，纺车顶部袋除尘和(2)热密封棒与袋取下站。最大外径为18英寸的胶片卷，最大卷筒纸宽度为20英寸，最大外径为1英寸。控制面板有PLS控制与螺旋钻，真空，填充头，1和2加热器，和登记上/关闭开关，与启动，停止e-stop和web feed按钮控制。安装在重型基础框架。

产品规格:210" L x 54" W x 74" H

巴特尔表格和填充螺旋IM712

• 制造商:Bartelt
• 型号:IM712
• Frain号码:5 h1481

巴特尔IM712型，自动，水平，机械驱动，间歇运动，螺旋，成型，填充，密封机额定从12到60袋每分钟-取决于材料和应用。袋大小范围:2"至5-3/4"宽度;长度为2"至9-1/2"。配备了链式喂袋输送机，在7英寸中心设置了12个工位，薄膜形成犁头，张力辊和袋边密封与切断工位，吸盘袋开瓶器，(1)螺旋填料与控制器，纺车顶部袋除尘，和热密封棒与袋取下工位。最大外径为18英寸的胶片卷，最大卷筒纸宽度为20英寸，最大外径为1英寸。控制面板有PLS控制与螺旋钻，启动，运行，慢跑，注册，顶部，底部和侧热密封控制开关，启动，停止e-stop和web feed按钮控制。安装在重型基础框架。

尺寸:198" L x 48" W x 85" H

巴特尔表格和填充螺旋IM714

• 制造商:Bartelt
• 型号:IM714
• Frain号码:5 h1441

巴特尔IM7-14型，自动，水平，间歇运动，机械驱动，成型，填充，封口机额定从14到100袋每分钟-取决于材料和应用。袋大小范围:2"至5-3/4"宽度;长度为2"至9-1/2"。链给袋输送机配有14个工位设置在7英寸的中心，有薄膜成型铲，薄膜张力辊，袋薄膜侧密封和切断工位，吸盘式袋开启器，AMS单头螺旋填料与纺车顶部袋除尘，和热密封棒与袋取下工位。最大外径为18英寸的胶片卷，最大卷筒纸宽度为20英寸，外径为3英寸。控制面板有A/B CPU与PLS控制器和读数与螺旋和搅拌器，填料，喷气机，可变速度，顶部，底部和侧热封控制开关和web饲料与启动，停止和e-停止按钮控制。安装在重型基础框架与安全门和脚轮。

OAD: 228"长x 48"宽x 94"高

选项:第二螺旋填料，容积杯填料，组合秤，编码器。打孔机,

通用包装形式和填充螺旋70AC

• 制造商:一般的包装
• 型号:70年交流
• Frain号码:5 g1610

通用型70AC，自动，间歇运动，立式，成型，填充和封口机额定每分钟10到60袋-取决于材料和应用。袋尺寸范围:1.25"至8"宽度;2.5"至10"长度与适当的更换部件。配备单头全填充螺旋填料，1.5英尺³不锈钢产品料斗与气体冲洗，18“长× 2.5”宽填充管，12“长搭接密封条，9“宽热锯齿刀密封颚，薄膜注册，和11“宽× 15”长的产品排放溜槽与整理。此外，功能联锁Lexan保护，AB PLC，速度控制，和前/后热条控制。上次在咖啡应用程序中运行。

规格:48"长x 82"宽x 121"高

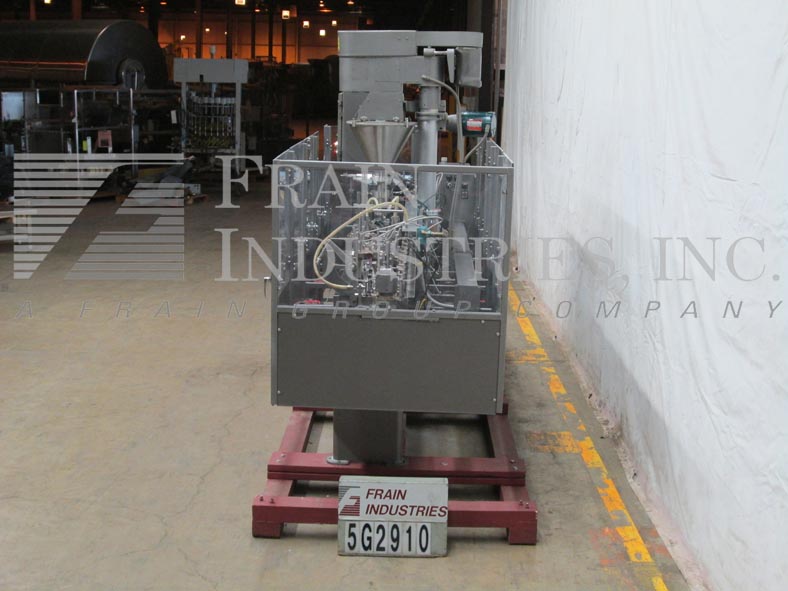

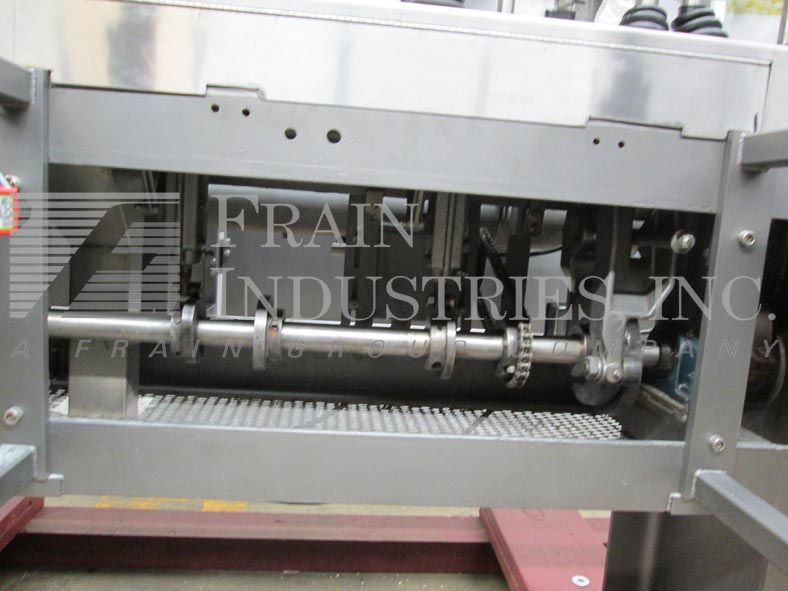

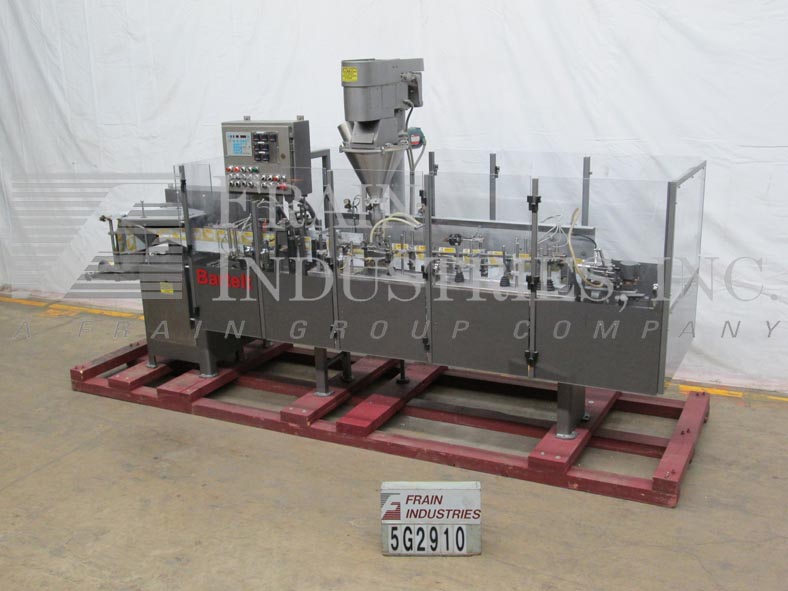

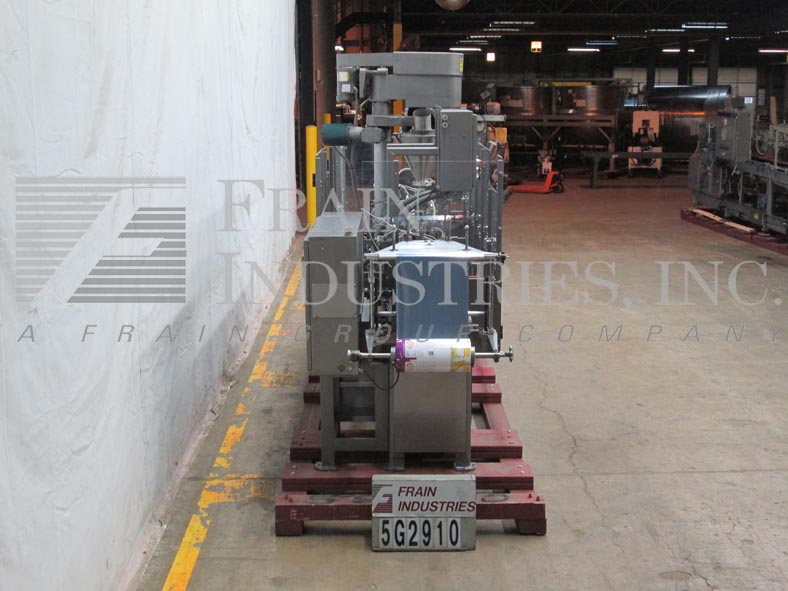

巴特尔表格和填充螺旋IM714

• 制造商:Bartelt
• 型号:IM714
• Frain号码:5 g2910

巴特尔IM7-14型，自动，水平，间歇运动，机械驱动，成型，充填，封口机额定20 - 60袋每分钟-取决于材料和应用长度为2"至9 -1/2"。配有小袋饲料链上设置7”中心,14袋剪辑,形成犁,膜张力辊、侧密封和截止,吸盘风格袋机,螺旋填料与扶轮袋清洁和热密封条袋可互换站和18”OD最大的胶卷,20“1”web宽度、最大OD核心。控制面板与触摸板控制器与读出和顶部，底部和侧面热封控制，与启动，停止，网饲料，登记，搅拌，清洁饲料，控制e-stop按钮和安装在重型基础框架。

规格:168"长x 48"宽x 88"高

巴特尔表格和填充螺旋IM1017

• 制造商:Bartelt
• 型号:IM1017
• Frain号码:5 e7648

自动，卧式成型，填充和封口机目前设置为pouch�s与拉链站立。袋大小范围:3"至8-3/4"宽度;长度为3"至9-1/2"。配备成型犁，薄膜张力辊，设置在10"中心的17站链袋输送机，双侧密封，切断站，没有袋检测，吸盘式袋开瓶器，顶部密封清洗，热密封条，袋取下。薄膜规格:宽可达26”，3”外径芯上的卷径可达18”。A/B SLC 5/04 PLC摆动臂，触摸板控制和550面板视图。可选填料，螺杆填料，容积填料，秤，零件计数器等。

OAD: 310"长x 64"宽x 102"高

巴特尔表格和填充螺旋IM612

• 制造商:Bartelt
• 型号:IM612
• Frain号码:5 f0150

自动，间歇运动，水平，成型，填充和密封。袋尺寸范围:2"至4-3/4"宽度;长度为2"至9-1/2"。配备薄膜成型犁头，9-1/2" H膜张力辊，12夹链袋饲料系统设置在6"中心，侧密封和切断站，没有袋检测，双吸杯袋打开器，综合螺旋填料，顶部密封清洁器，热密封和冷却棒，吸杯pickoff站，A/B SLC 5/03 PLC触摸屏面板视图和联锁安全保护。薄膜规格:宽可达21”;高达18英寸直径的3 '芯。

诺伍德热印章编码器和Neslab便携式冷水机可在额外的成本

产品规格:183"长x 48"宽x 82"高

巴特尔形式和填充螺旋切割机

• 制造商:Bartelt
• 型号:刀
• Frain号码:5 g8205

7“宽x 58”长(2)链带式输送机。在9"中心配备固定口袋，3½"外径切割轮段和(4)吸盘往复挑选和放料。安装在(4)腿与水平腿和31"至35"进料/放电范围。

规格:77"长x 29"宽x 65"高

南方包装形式和填充螺旋SPM 10-12

• 制造商:南方包装
• 型号:SPM 10 - 12
• Frain号码:R27800

南包装，spm10 -12型，全自动，卧式，间歇式，成型，充填，封口机。根据材料、应用和机器配置，每分钟可循环10至100次。袋尺寸范围:2"至8¾"长度;2英寸到9½英寸的高度。配备拼接与汽车网络追踪站,拉链放松,打孔机和废料收集,上下挤压风琴袋,袋饲料链系统设置10日”中心,形成犁,膜张力辊、登记、侧密封与平行安装酒吧、截止车站,(12)剪辑,吸盘风格袋刀,伺服螺旋填料，顶部热封杆，顶部密封冷却杆和袋取下站。薄膜规格:最大外径20"，最大卷筒纸宽度28"，外径3"。控制面板带有AB控制器，AB PanelView 550触摸板显示，按钮启动/停止和数字温度控制器。安装在重型基础框架。

OAD: 311"长x 58"宽x 91"高

Ilapak Form & Fill Auger VT400S

• 制造商:Ilapak
• 型号:VT400S
• Frain号码:5 g7481

Ilapak, VT2000/400S型，自动立式成型、充填、封口机。每分钟20 - 80袋-取决于材料和应用。袋尺寸范围:2¾“到14¾”宽度;2¼"至27½"长度。配备SpeeDee伺服螺旋填料，16“水平(1¼”宽)热刀密封颚，23“垂直搭接密封，侧扣，侧带辅助和安全保护。最大辊宽30"，辊直径20"在3"核心。控制面板有AB Plc控制器，AB面板视图1000触摸板控制，数字温度控制前，后和垂直密封条与启动，停止和e-停止按钮。安装在基础框架与水平腿。

产品规格:70"长x 63"宽x 142"高

Ilapak Form & Fill Auger VT400S

• 制造商:Ilapak
• 型号:VT400S
• Frain号码:5 g7480

Ilapak, VT400S型，自动立式成型、充填、封口机。每分钟20 - 80袋-取决于材料和应用。袋尺寸范围:2¾“到14¾”宽度;2¼"至27½"长度。配备SpeeDee伺服螺旋填料，16“水平(1¼”宽)热刀密封颚，23“垂直搭接密封，侧扣，通用MP60标签涂抹器，侧带辅助和安全保护。最大辊宽30"，辊直径24"在3"核心。控制面板有一个AB Plc控制器，AB面板视图1000触摸板控制，数字温度控制前，后和垂直密封条和启动，停止和e-停止按钮。安装在基础框架与水平腿。

产品规格:100"L x 86"W x 142"H

通用包装形式和填充螺旋90WAC

• 制造商:一般的包装
• 型号:90年wac
• Frain号码:R26870

通用型90WAC，自动，间歇式立式，成型，填充和封口机额定每分钟10到60袋-取决于材料和应用。袋宽范围:4"至13";长度为4"至16"，更换合适的部件。配备单头螺旋填料，1.5英尺³不锈钢产品料斗与气体冲洗，24“长x 3.5”宽填充管，16“长lap密封条，15“宽热锯齿刀密封颚，薄膜注册，和一个15“宽x 15”长的产品排放溜槽。另外功能联锁Lexan保护，AB PLC, AB面板视图，速度控制，和前/后热条控制。上次在咖啡应用程序中运行。

编码器可在额外成本。

规格:68“长x 68”宽x 143“高
