制版机

阿尔法拉瓦尔热交换器板H10-RC

• 制造商:阿法拉伐
• 型号：H10-RC
• Frain编号：5D9646

1217平方英尺的不锈钢板框式热交换器共有180块19英寸宽x 55英寸高、1/4英寸厚的板，分为（97块板、49块板、34块板）三个部分，最大工作压力为145psi，最大工作温度为285华氏度，12个3英寸三叶草产品/介质端口，

产品规格:108"L x 36"W x 96"H

克雷帕科热交换器板

• 制造商:Crepaco
• 型号：
• Frain编号：5E0871

板材和框架，S / S，热交换器。有80个平板测量（14英寸W x 48“L）。配备（4）3“OD Triclover产品端口和（8）3”OD螺纹媒体端口。

载重：42英寸长x 32英寸宽x 64英寸高

阿尔法拉瓦尔换热板M10-BFHC

• 制造商:阿法拉伐
• 型号：M10-BFHC
• Frain编号：5F2712

不锈钢板框式换热器，传热面积299.70英尺²。配备118个盘子。板尺寸:35"长x 15"宽x 0.60毫米厚。每板表面积:2.54英尺²。最大装版量:119块。额定压力:高达232 psig。连接:两个4-5/8" OD / 3-3/4" ID Tri-Clover outlet，两个4-5/8" OD / 3-3/4" ID Tri-Clover outlet。安装在带有调平支架的不锈钢框架上。

载重：51英寸长x 20英寸宽x 48英寸高

切斯特-詹森热交换器板100 GPM HTST

• 制造商:切斯特·詹森
• 型号：100 GPM高温超导
• Frain编号：5G7986

完整的高温高温灭菌系统，每分钟25至100加仑。配备一个切斯特詹森，型号M466F，(2)区(233)板式换热器1085英尺²换热表面积;(43)第一区，(190)第二区。50加仑不锈钢管。Schlueter, 150加仑，不锈钢水箱，液位检测。Chem Tek, 226加仑，不锈钢水箱，底部侧安装支柱搅拌。Waukesha, 130型，容积泵由10马力驱动。(2) 5马力驱动的triclover离心泵和(1)10马力驱动的离心泵。海王星仪表，阀门和控制面板与AB PLC, AVG EZ系列触摸面板，安德森图表记录仪和按钮系统电源与E-stop。

APV换热板R57MOD1

• 制造商:APV
• 型号：R57MOD1
• Frain编号：5 g9666

APV，型号R57 MOD1，不锈钢，板框式换热器。大约600总平方英尺的传热面积。配备(89)板61"长度;16½”宽;(1)区域。(2) 3”OD / 2¾”ID三卡箍和(2)9”OD / 4”ID 8螺栓法兰式转移端口。安装在涂漆的基础框架与锁定脚轮。

载重：72英寸长x 30英寸宽x 86英寸高

Alfa Laval Heat Exch Plate M10

• 制造商:阿法拉伐
• 型号：M10
• Frain编号：5 h1177

Alfa Laval, M10型，不锈钢，板框式换热器。大约350平方英尺的总传热面积，流速为1到45加仑/分钟-取决于材料，应用和机器配置。配备(105)板35英寸长;14“宽;(1)区域。(4) 4 / 3 / 4”OD / 3 / 4”ID三-钳式转换端口，最大工作压力为87 psi，最大工作温度为230°F——取决于垫圈材料。安装在不锈钢底座上。

规格:55"长x 18"宽x 39"高

约翰逊控制公司热交换器板LZW400

• 制造商:江森自控公司
• 型号：LZW400
• Frain编号：5G8845

Frick，LZW-400型板框式热交换器。总传热面积约352平方英尺，流速为每分钟100至800加仑，具体取决于材料、应用和机器配置。配备（65）块46英寸长的板；宽17英寸；在（1）区(4） 4“ID/法兰式传输端口。

室1:
最大允许工作压力：150华氏度时为150磅/平方英寸
MDMT:-20°F@150 PSI

室2:
最大允许工作压力：150°F时为250 PSI
MDMT:-20华氏度，压力为250磅/平方英寸

Nat孩子Brd: 13079

载重：46英寸长x 22英寸宽x 57英寸高

APV/SPX传热换热板SR310

• 制造商:APV/SPX传热
• 型号：SR310
• Frain编号：5 g8011

APV，SR310型，不锈钢，板框式热交换器。总传热面积约765平方英尺，流速为10至100加仑/分钟，具体取决于材料、应用和机器配置。配备（205）块长度为43”的板；15英寸宽；在（1）区(8） 3½“外径/3”内径三夹式传输端口，最大工作压力150 psi，最大工作温度239°F–取决于垫片材料。安装在不锈钢底座上。

载重：109英寸长x 27英寸宽x 83英寸高

APV/SPX传热换热板SR25

• 制造商:APV/SPX传热
• 型号：SR25
• Frain编号：5 g8013

APV, SR25型，不锈钢，板框式换热器。大约270总平方英尺的传热面积，流速为1到45加仑/分钟-取决于材料，应用和机器配置。配备(150)板31英寸长度;12“宽;(1)区域。(8) 2½”外径/ 2”ID三夹式传输端口，最大工作压力150psi，最大工作温度239°F -取决于垫圈材料。安装在不锈钢底座上。

OAD: 52"长x 16"宽x 43"高

APV/SPX传热换热板SR25

• 制造商:APV/SPX传热
• 型号：SR25
• Frain编号：5 g8014

APV, SR25型，不锈钢，板框式换热器。大约187总平方英尺的传热面积，流速为1至45加仑/分钟-取决于材料，应用和机器配置。配备(103)板31英寸长度;12“宽;(1)区域。(8) 3”外径/ 2½”ID三钳式传输端口，最大工作压力150psi，最大工作温度239°F -取决于垫圈材料。安装在不锈钢底座上。

产品规格:38"长x 16"宽x 45"高

APV/SPX传热换热板VEGA028R16

• 制造商:APV/SPX传热
• 型号：VEGA028R16
• Frain编号：5G7332

APV，VEGA-028 R-16型，不锈钢板框式热交换器，总传热面积约为1200 ft²，流速为50至250加仑/分钟，具体取决于材料和应用。配备（302）块长48”的板；12英寸宽；在（3）个区域中，（132）个板前部区域(132）中间区域和（38）后部区域，具有（9）个外径为3“/2½”内径的三线夹传输端口，最大工作压力为150 psi，最大工作温度为190°F，具体取决于垫片材料。安装在不锈钢底座上。

载重：105英寸长x 20英寸宽x 115英寸高

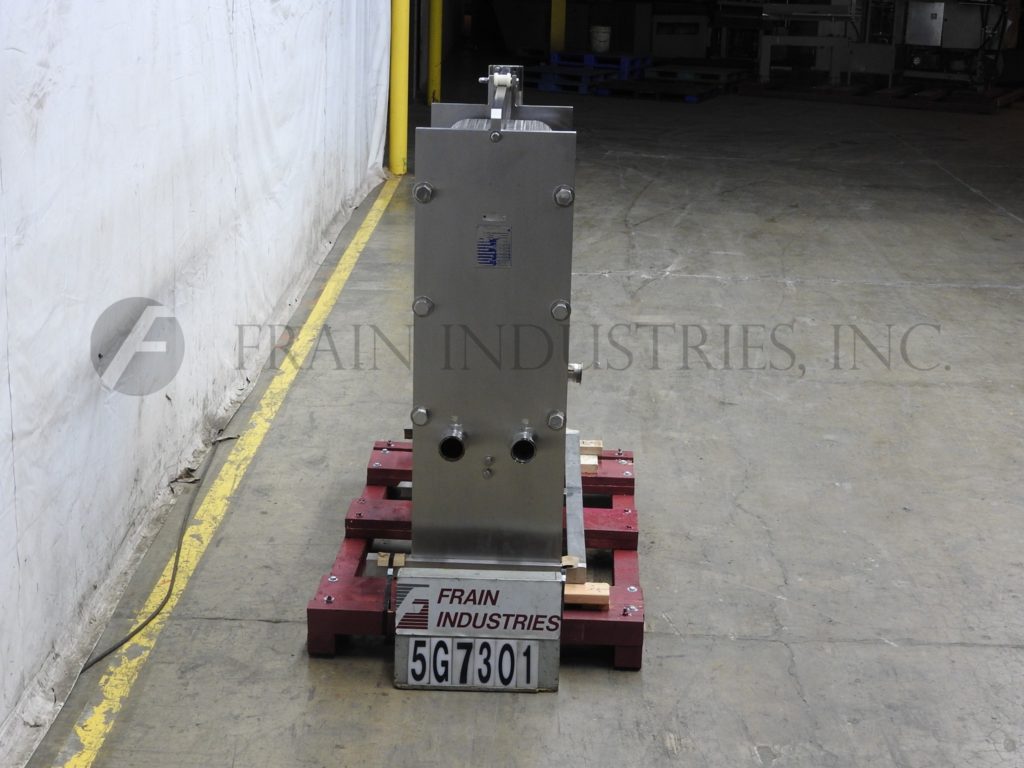

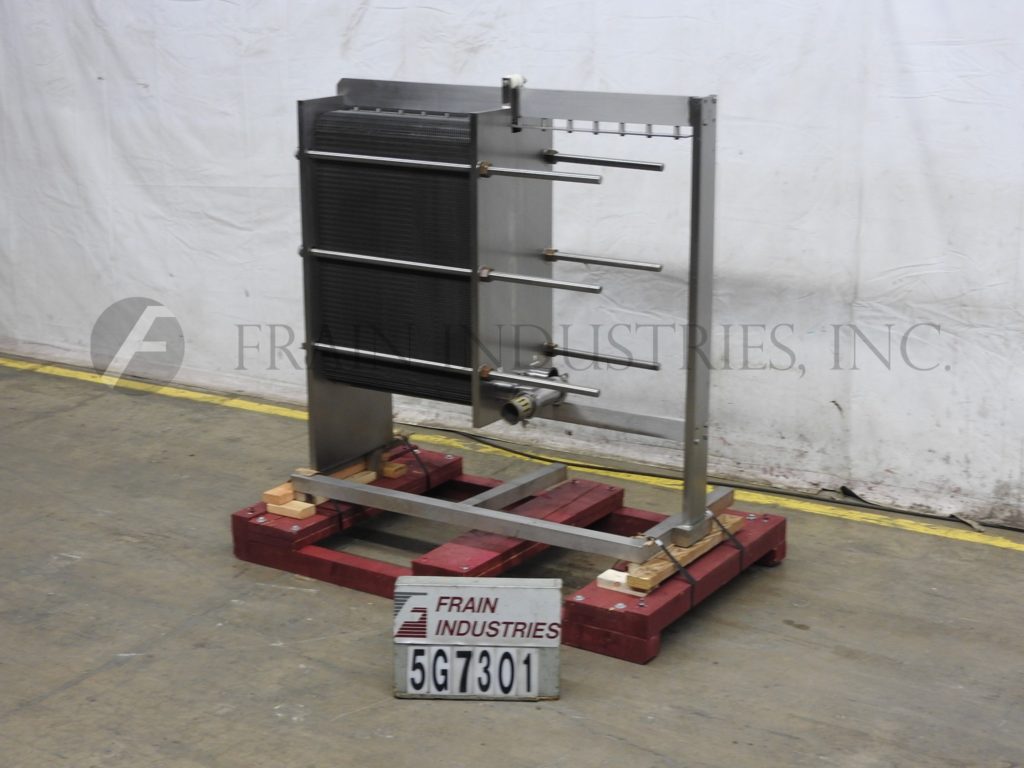

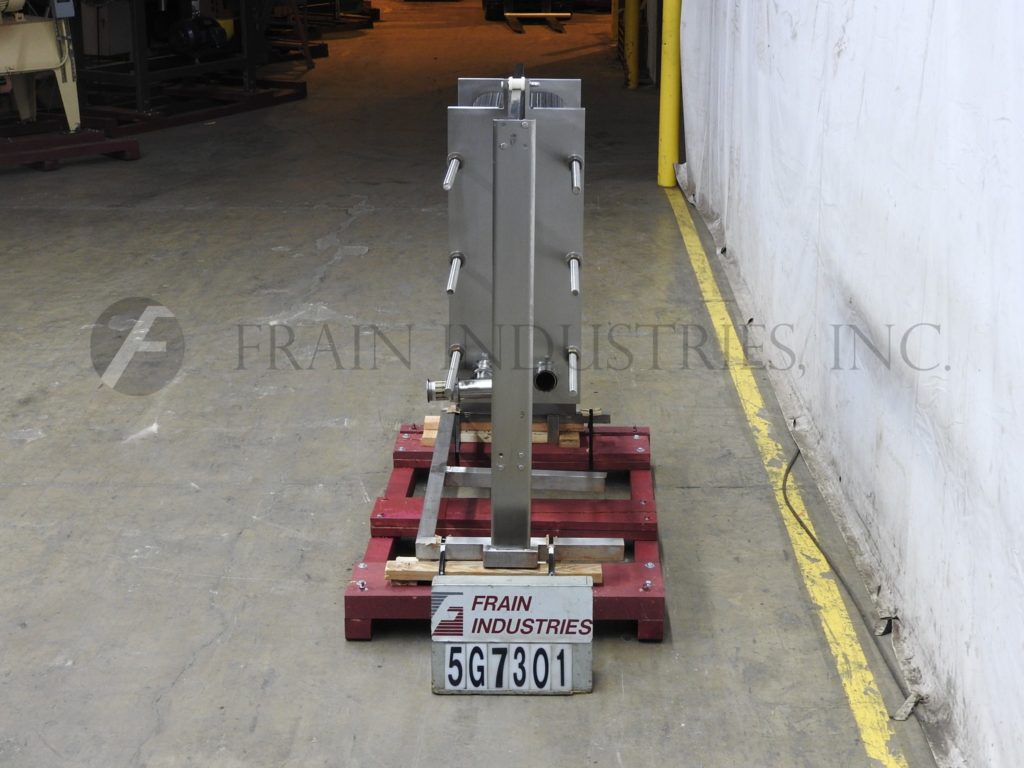

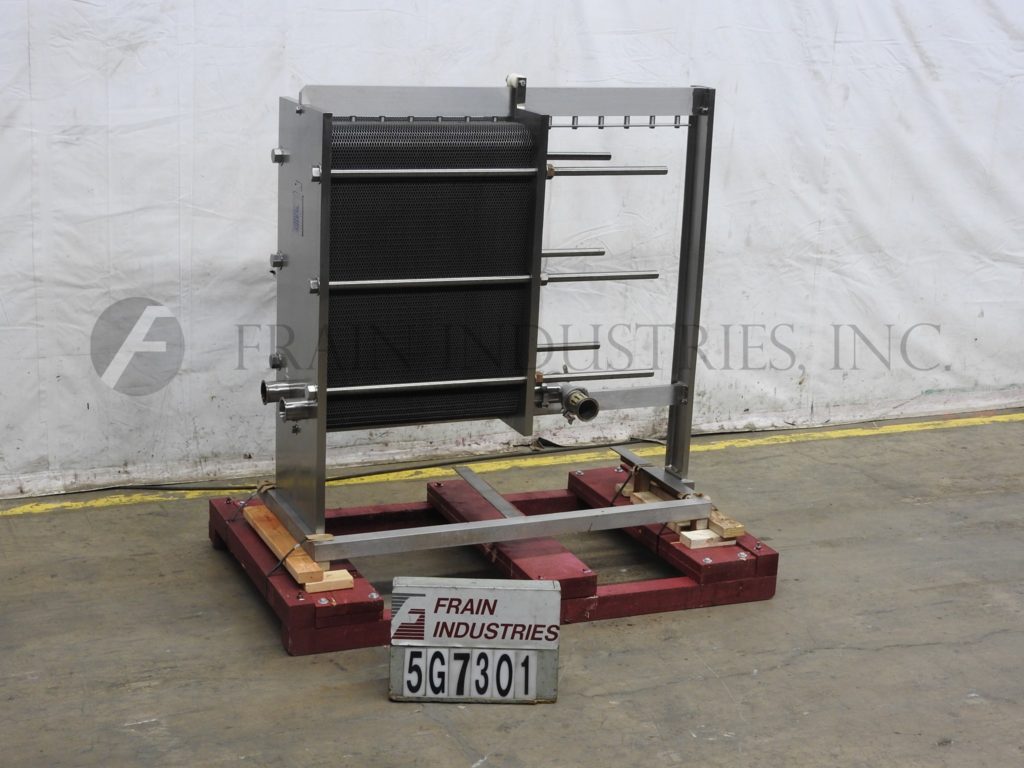

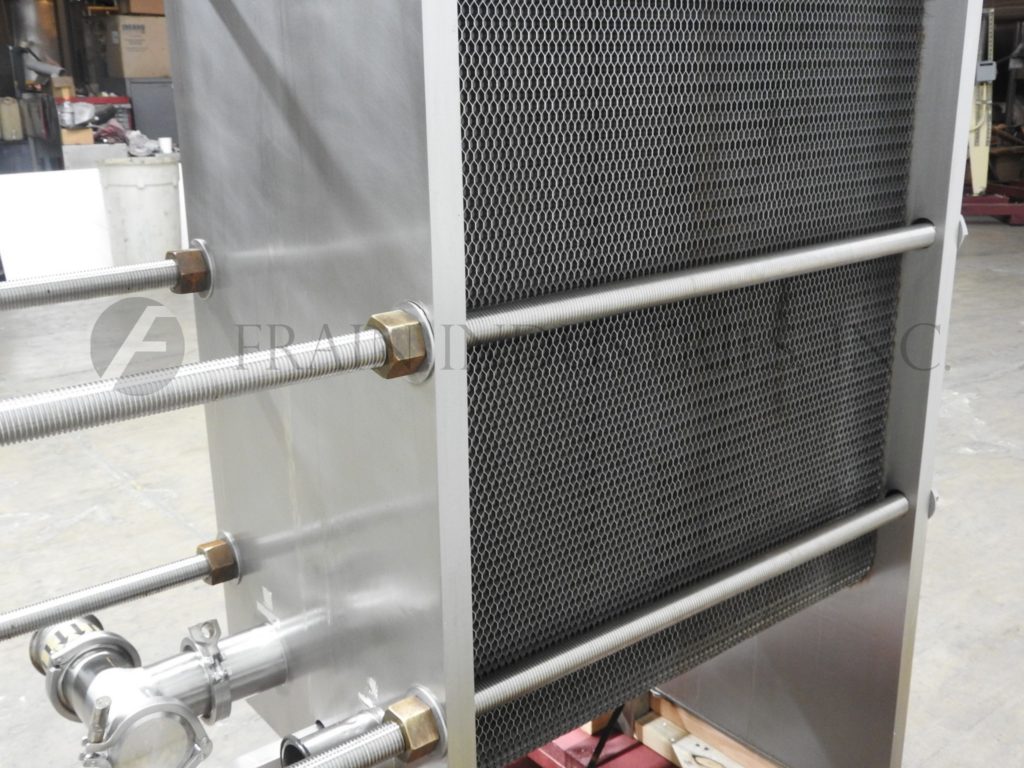

Thermaline公司热交换板T28CH

• 制造商:Thermaline公司
• 型号：T28CH
• Frain编号：5G7301

Thermaline，T28CH型，不锈钢，板框式热交换器，总面积约495平方英尺，传热面积约为50至500加仑/分钟，流量约为50至500加仑/分钟，具体取决于材料和应用。配备165块42英寸长的板；宽16英寸；具有（1）个区域（4）3½“OD/3”ID底部、前/后产品和介质传输端口，最大工作压力为100 psi，最大工作温度为225°F，具体取决于垫片材料。

载重：67英寸长x 30英寸宽x 67英寸高
